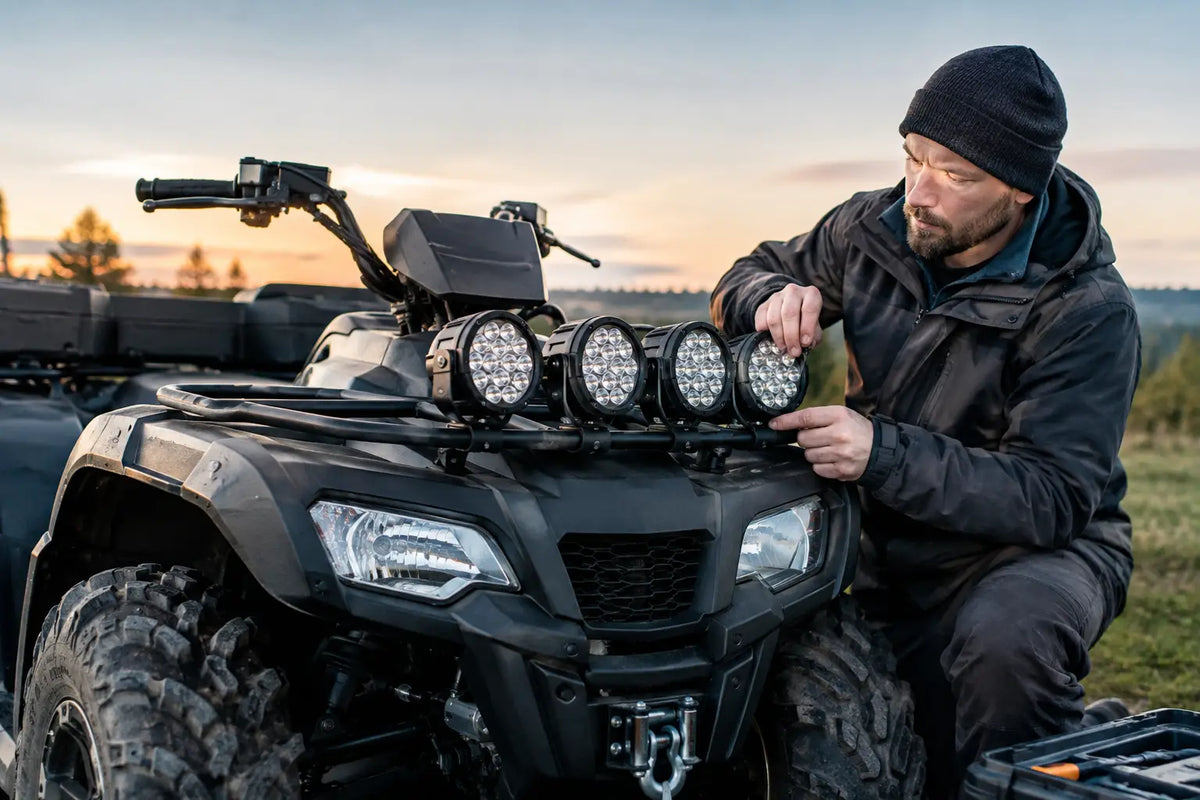

När mörkret kommer tidigt över gårdsplanen, skogsvägen eller arbetsområdet räcker originalbelysningen sällan hela vägen. Att montera extraljus på ATV ger längre sikt och bättre kontroll, men bara om både infästning och elsystem är dimensionerade för jobbet. En lampa som sitter stadigt och får rätt ström är en uppgradering. En lös infästning eller felaktig kabeldragning blir snabbt ett driftstopp.
Den här guiden passar både dig som använder fyrhjulingen för vedkörning och snöröjning och dig som kör i terräng på fritiden. Principen är densamma: välj belysning efter användning, montera utan att belasta känsliga plastdetaljer och bygg elsystemet så att det är säkrat, väderskyddat och lätt att felsöka.
Börja med användningen, inte med lampans watt
Extraljus till ATV finns som LED-ramper, runda extraljus och arbetsbelysning. De löser olika problem. En framåtriktad LED-ramp ger ofta ett brett och jämnt ljus som passar på smala vägar, vid plogning och när du behöver se dikeskanter. Runda extraljus kan ge längre räckvidd och passar när du kör mer öppet och vill se långt fram.
Arbetsbelysning är något annat. Den ska lysa upp redskap, lastflak, vinsch eller området runt fordonet, inte blända trafikanter framför dig. Många ATV-användare får bäst funktion med en kombination: bra ljus framåt för transport och körning, plus separata arbetslampor bak eller åt sidan.
Titta inte bara på angivet lumental. Ljusbild, färgtemperatur, kapslingsklass och kvaliteten på reflektor eller optik påverkar mer än en hög siffra på kartongen. Ett kallare, vitt ljus kan upplevas skarpt, men i snöfall, dimma och damm kan ett något varmare ljus ge bättre kontrast. För nordiska förhållanden är dessutom tät konstruktion och korrosionsbeständiga fästen avgörande.
Planera innan du monterar extraljus på ATV
Börja med att kontrollera var lampan faktiskt kan sitta. En vanlig placering är framtill på stötfångare, frontbåge eller ett separat lampfäste. Fästet ska vara tillräckligt styvt för att lampan inte ska vibrera, även när du kör på tvättbräde, över rötter eller med redskap monterade.
Undvik att skruva tunga lampor direkt i tunn plast. Plastkåpor kan spricka och ger sällan en stabil ljusbild. Finns det befintliga hål i en frontbåge eller metallkonstruktion är de ofta en bra utgångspunkt. Behöver du borra nya hål ska du först kontrollera baksidan så att du inte träffar kylare, kablage, bromsslangar eller annan utrustning.
Prova placeringen med lampan löst på plats innan du borrar eller drar kabel. Kontrollera fullt styrutslag, fjädringsrörelse och åtkomst till frontlucka, vinsch och servicepunkter. En LED-ramp som ser bra ut i garaget kan hamna i vägen för vinschlina eller snöblad när fordonet används på riktigt.
Tänk också på värme. LED drar mindre ström än äldre halogenlösningar, men behöver ändå kylas via lamphuset. Montera inte rampen tätt intill plast eller bakom en kåpa där luftflödet är dåligt. Se samtidigt till att lampan inte skymmer originalstrålkastare, blinkers eller registreringsskylt där sådan finns.
Välj fästen som klarar vibrationer
Använd rostfria eller ytbehandlade bultar, brickor och låsmuttrar av rätt dimension. Gummidämpade fästen kan minska vibrationer, men får inte göra konstruktionen svajig. Dra fast ordentligt enligt lampans och fästets rekommendationer, och kontrollera åtdragningen igen efter de första körpassen.
Vid hård körning kan gänglåsning vara ett klokt komplement. Det gäller särskilt på enpunktsfästen, där en enda bult håller hela lampan. Lägg inte brickor eller distanser på måfå för att få rätt vinkel. Bygg hellre en stabil lösning från början.
Koppla med relä och egen säkring
Extraljuset ska normalt inte få sin fulla ström genom originalstrålkastarens tunna kablar eller en vanlig brytare. Rätt koppling använder en separat matning från batteriet, en säkring nära batteriet och ett relä som styrs av en tunnare signalkabel. Då skyddas fordonets originalkablage och du får en mer driftsäker installation.
Ett vanligt 12 V-system byggs så här: plus från batteriet går via säkringshållare till reläet. Från reläet går en grövre pluskabel till extraljuset. Lampans minus ansluts till en ren jordpunkt eller direkt till batteriets minuspol. Reläets styrning får signal från en brytare, och vid behov från helljusets styrkabel.
Det exakta kopplingssättet beror på fordonet och hur belysningen ska användas. Vill du att extraljuset bara ska kunna tändas tillsammans med helljus används helljuset som styrsignal. Vill du ha arbetsbelysning som fungerar oberoende av körljuset använder du i stället en separat brytare. Blanda inte ihop funktionerna - det förenklar både användning och felsökning.
Säkringens storlek ska dimensioneras efter lampans verkliga strömförbrukning och kabelarean. För stor säkring skyddar inte kabeln tillräckligt, medan en för liten säkring löser ut trots att allt fungerar. Räkna med att ström i ampere fås genom effekt i watt delat med spänningen. En 60 W-ramp på ett 12 V-system drar teoretiskt omkring 5 A, men välj komponenter med marginal och följ alltid produktens anvisningar.
Rätt kabelarea gör skillnad
För klen kabel ger spänningsfall, sämre ljus och onödig värmeutveckling. Ju högre effekt och ju längre kabeldragning, desto grövre kabel behövs. På en ATV är kabelvägen ofta kort, men den går utsatt för vatten, smuts och rörelse. Välj därför fordonsanpassad kabel med slitstark isolering, inte vanlig installationskabel för inomhusbruk.
Använd pressade kabelskor av god kvalitet och skydda skarvar med krympslang. Vattentäta kontakter är en klar fördel vid tvätt, vadning och vinterkörning. En dålig skarv kan fungera fint i torrt väder och sedan skapa intermittenta fel när fukt och salt kommer in i systemet.
Dra kablarna för verklig användning
Följ befintliga kabelstammar där det går, men bind inte fast den nya kabeln så hårt att den kläms. Skydda den med kabelstrumpa eller korrugerad slang där den passerar nära ram, styrstam eller skarpa kanter. Lämna tillräckligt med rörelsemån vid styret och kring delar som fjädrar eller rör sig.
Håll kablar borta från avgassystem, cylinder, kylarslangar och drivaxlar. På ATV kan även vinsch, snöblad och frontmonterade redskap skapa nya klämrisker. Kontrollera kabeldragningen med styret i båda ändlägena och med redskapet i sina ytterlägen, om du har ett sådant monterat.
Placera relä och säkringshållare så skyddat som möjligt, men inte så inbyggt att du måste demontera halva fordonet för att byta säkring. Under sadeln eller bakom en skyddad frontpanel kan vara bra platser, beroende på modell. Reläet bör monteras med anslutningarna nedåt eller åt sidan när det är möjligt, så minskar risken att vatten blir stående i kontakterna.
Brytare och reglage ska vara lätta att använda
En brytare som sitter snyggt men kräver att du släpper styret är felplacerad. Montera den där du kan nå den med handskar på, utan att riskera att slå av eller på den av misstag. På styret fungerar en vädertät brytare ofta bra, medan en panelmonterad lösning kan passa bättre på vissa UTV-liknande arbetsfordon.
Märk gärna brytaren om du har flera lampor. Det kan kännas överdrivet vid monteringen, men blir värdefullt när mörkret faller och du snabbt behöver veta vilken knapp som styr rampen, bakljuset eller arbetslampan. Har brytaren egen indikatorbelysning är det också enklare att se om extraljuset är aktiverat.
Justera ljusbilden och kontrollera reglerna
När allt är monterat ska ljuset riktas. Parkera på plant underlag och prova först på en säker plats i mörker. Lampan ska lysa där du behöver se utan att kasta ljuset högt upp i träd, snö eller mötande trafik. En för högt riktad ramp ger ofta sämre sikt i praktiken eftersom den reflekterar ljuset tillbaka mot föraren i damm, regn och snö.
Om ATV:n används på allmän väg måste belysningen uppfylla de regler som gäller för just fordonets registrering och användning. Kraven kan skilja sig mellan terränghjuling, vägregistrerat fordon och arbetsfordon. Kontrollera därför alltid aktuella regler för placering, inkoppling, godkännande och när ljuset får användas. En separat arbetslampa är exempelvis inte automatiskt avsedd att användas som framåtriktat körljus på väg.
Gör också en enkel funktionskontroll före första turen. Kontrollera att säkringen håller, att reläet slår till, att kablarna inte blir varma och att lampan inte rör sig på fästet. Testa sedan i mörker och justera innan du behöver ljuset i skarpt läge.
Ett väl monterat extraljus ska inte bara ge mer ljus. Det ska tåla vatten, vibrationer och arbete utan att du behöver tänka på det. Välj komponenter som passar din ATV, bygg installationen med marginal och kontrollera den när säsongen skiftar. Då är fyrhjulingen redo när arbetsdagen drar ut på tiden eller vägen hem går genom mörk skog.
