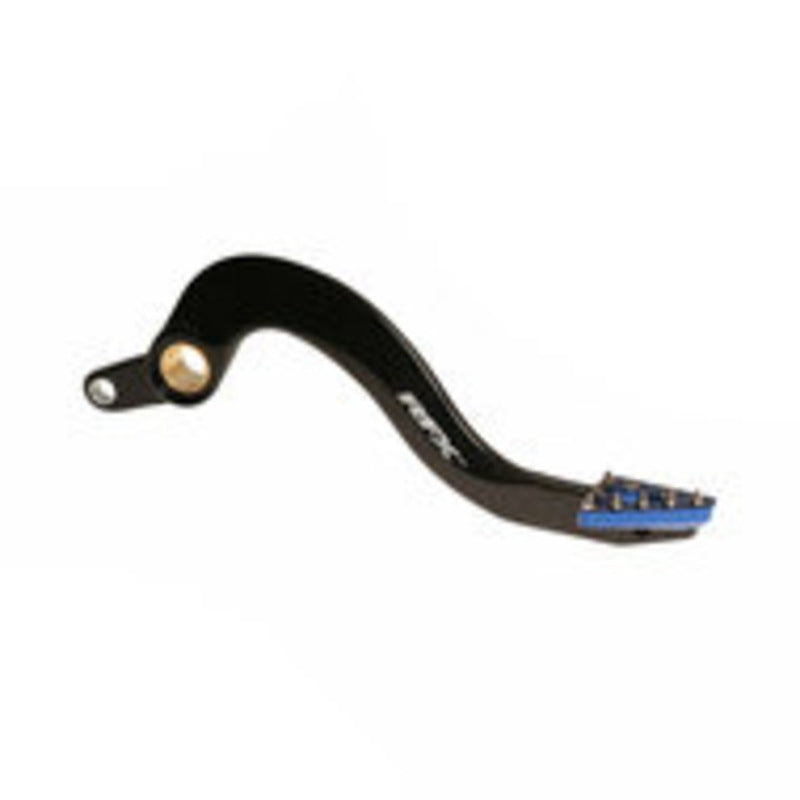

RFX Pro Flexi-Tip Rear Brake Pedal - Black/Blue

RFX Pro Series Brake Pedals – Smidigt och tåligt bromspedalval

Här får du en bromspedal som verkligen tål att användas hårt och ger en känsla av trygghet ute på banan eller i skogen.

Pedalen är tillverkad i aluminium av typen 7075-T6 och har en OEM-liknande smidd axel. Själva axeln har en slät yta, vilket gör att slitaget minskar jämfört med en mer räfflad design. Det märks att man tänkt till kring hållbarheten här.

Tippen är CNC-fräst ur ett massivt aluminiumstycke och kan rotera tack vare en fjäderbelastning. Skulle du slå i någonting, till exempel åka ned i ett djupt spår, snurrar tippen runt istället för att gå sönder. Den har dessutom ståltänder på sig, så du slipper foten som halkar av när leran stänker.

För att tippen inte ska snurra överdrivet långt finns en stopplösning som gör att den bara kan vrida 90 grader. Det skyddar både pedal och eventuellt kopplingskåpan från skada vid kraftiga smällar.

Du får även en så kallad brake snake – en stålvajer som hjälper till att hålla pedalen på plats vid tuffa smällar. Det minskar risken att själva axeln böjs.

CNC-fräst flexibel tipp minskar risken för skador vid stötar.

Kallsmidd pedalarm ger extra styrka i själva konstruktionen.

Egenskaper:

• Tillverkad i 7075 aluminium för ökad hållbarhet.
• T6-värmebehandlad för bättre draghållfasthet.
• Smidd axel för att tåla mer.
• Slät yta på axeln minskar slitaget.
• CNC-fräst, flexibel tipp.
• Roterande tipp ger mindre skador vid påkörning.
• Ståltänder ger bättre grepp även när det är lerigt.
• Mekaniskt stopp på tippen – snurrar max 90 grader.
• Inbyggd brake snake för skydd mot böjda axlar.
• Färgad anodisering som skyddar mot korrosion.
• Laseretsad logga.

Monteringsanvisning:

• Börja med att markera hur högt tippen sitter i förhållande till fotpinnen.
• Ta bort R-clips eller sprinten från bromsbulten bakom ramen.
• Skruva loss pivotbulten som håller pedalen vid ramen.
• Lossa returfjädern från pedalen och låt den hänga kvar.
• Vrid ut pedalen så splitpinnen bakom pedalens klämma syns och ta bort denna samt styrpinnen – nu kan bromspedalen tas bort.
• Flytta över oljetätningarna från gamla till nya pedalen när du rengjort dem.
• Rengör alla delar, gärna med en multipurpose-spray.
• Montera tillbaka bromsklämma, styrpinne och splitpinne.
• Sätt fast returfjädern igen.
• Smörj pivotbulten med vattentåligt fett och montera bulten.
• Dra pivotbulten så den sitter enligt anvisningarna i ägarhandboken.
• Sätt tillbaka R-clips eller sprinten bakom pivotbulten.
• Justera höjd och frigång så de passar dig genom att lossa muttern ovan klämman och skruva plungen in eller ut.
• Montera brake snake nu.
• För japanska modeller: Ta bort undre motorfästets mutter och bricka, ersätt gamla brickan med den nya som följer med brake snake.
• För KTM: Ta bort medföljande bricka från brake snake (behövs inte för KTM), snurra kabeln runt undre motorfästet och för tillbaka i krimpfästet.
• Sätt lagom spänning på brake snake så pedalen kan röra sig neråt.
• Tryck ihop krimpfästet med tång och klipp av överflödig vajer.

Specifikationer

• Märke: RFX
• Kategori: Frame / Controls / Brake pedal & Repair kit
• Vikt: 213 g
• Längd: 290 mm
• Bredd: 111 mm
• Höjd: 53 mm
• Volym: 1706
