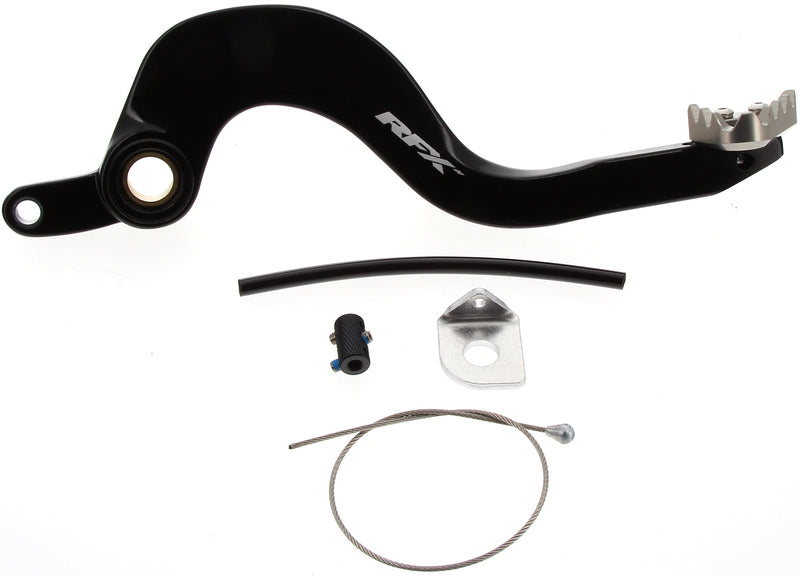

RFX Pro Series Solid-Tip Rear Brake Lever (H/B

RFX Pro Series Brake Pedals – Robust känsla och smart design

Känn tryggheten att kunna lita på ett bromspedal som är konstruerat för att klara det mesta, oavsett om du ligger i täten på banan eller plockar dig fram i svårare terräng.

RFX Pro Series Brake Pedals är tillverkade av 7075-T6 aluminium och använder en smidd OEM-axel. Axelns jämna yta minskar slitaget som annars kan uppstå vid mer räfflad design. Den här kombinationen av material och finish gör att pedalen känns tålig samtidigt som den har en låg vikt, något som märks direkt när du börjar använda den.

Pedalens flexibla spets är CNC-fräst ur solid aluminium och har en fjäderbelastad, roterande topp. Skulle du hamna i ett spår där pedalen träffar marken, snurrar spetsen och minskar risken för skador. Dessutom har spetsen ståltänder som ger bra grepp, även när det är riktigt lerigt.

För att undvika att roterande rörelser orsakar problem under exempelvis kopplingskåpan, finns en inbyggd stoppfunktion på den flexibla spetsen – den hindrar rörelsen vid 90 grader och förebygger mer omfattande skador. En tålig bromsslang ingår också och hjälper till att skydda själva pedalen mot att böjas vid en eventuell kollision.

Den uppdaterade designen ger en solid spets med flödesinspirerad form, två möjliga inställningar för spetsens position och valbar hårdanodiserad spets för dagens modeller. Bromsslangen har justerbar klämma, axeln är hårdanodiserad i svart för bättre rostskydd, och du får rostfria utbytbara ståltänder för extra grepp. Pedalen levereras komplett med lager och bussningar för utvalda modeller, samt med en lasergraverad logga.

Monteringsanvisning:

Börja med att notera pedalspetsens höjd i förhållande till fotpinnen. Ta sedan bort R-klämman eller splinten bakom bromsbulten vid ramen. Avlägsna pivotbulten som håller pedalen i ramen. Släpp på returfjädern och låt den hänga kvar. Vrid pedalen utåt så att du ser splinten vid pedalens bakkant och ta bort splinten samt styrtappen, så kan du nu ta bort hela bromspedalen.

Ta bort oljetätningarna från gamla pedalen och rengör så du kan sätta dem på den nya. Rengör övriga delar exempelvis med en universalolja, så är du redo för montering. Montera bromsarmen, styrpinne och splint. Sätt tillbaka returfjädern. Använd gärna vattenfast fett på pivotbulten och dra åt enligt momentangivelsen i din manual. Sätt tillbaka R-klämman eller splinten.

Justera pedalhöjden efter eget önskemål genom att lossa muttern ovanför klämman och skruva ut eller in plungerbulten. Montera därefter bromsslangen. Till japanska modeller: ta bort nedre motorfästsens mutter och bricka, ersätt med den nya brickan som sitter fast i bromsslangen. För KTM: ta bort brickan på bromsslangen, den behövs inte, och trä istället kabeln runt motorfästet och in i styrningen. Justera spänningen så att pedalen kan gå ner ordentligt, pressa ihop och klipp bort överflödig kabel.

Specifikationer

• Märke: RFX
• Kategori: Frame / Controls / Brake pedal & Repair kit
• Vikt: 176 g
• Längd: 306 mm
• Bredd: 113 mm
• Höjd: 40 mm
• Volym: 1383
